Version BH (kurze Variante)

Version BH & BH+5

1. Anwendungsbereich

Rohrbügel der Formen BH & BH+5 sind für die stehende und hängende Montage geeignet.

2. Maße

Form BH = kurze Ausführung mit Gegenhalter

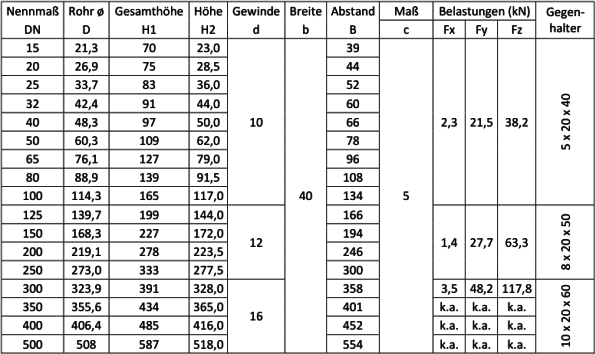

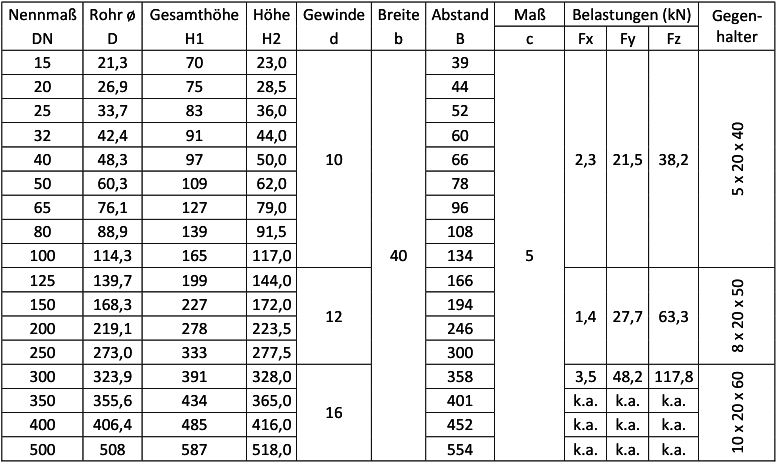

3. Tabelle 1 - Maße BH

Nennmaß	Rohr ø	Gesamthöhe	Höhe	Gewinde	Länge	Breite	Abstand	Maß	Belastungen (kN)			Gegen-halter
DN	D	H1	H2	d	L	b	B	c	Fx	Fy	Fz	Gegen-halter
15	21,3	65	23,0	10	65	40	39	5	2,3	21,5	38,2	5 x 20 x 40
20	26,9	70	28,5		70		44
25	33,7	78	36,0		78		52
32	42,4	86	44,0		86		60
40	48,3	92	50,0		92		66
50	60,3	104	62,0		104		78
65	76,1	122	79,0		122		96
80	88,9	134	91,5		134		108
100	114,3	160	117,0		160		134
125	139,7	194	144,0	12	198		166		1,4	27,7	63,3	8 x 20 x 50
150	168,3	222	172,0		226		194
200	219,1	273	223,5		278		246
250	273,0	328	277,5		332		300

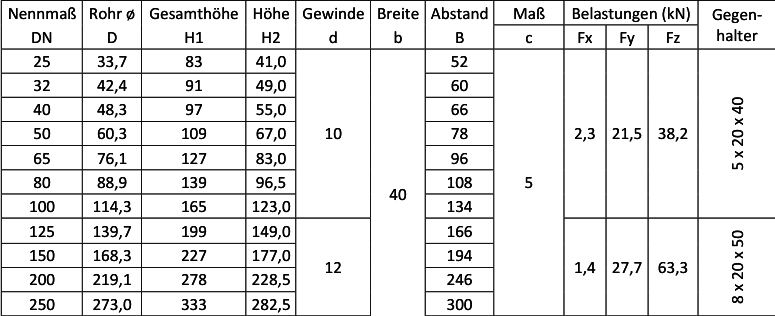

4. Tabelle 1.1 - Maße für Variante BH + 5mm (Die Gleiteinlage wird an den Enden um 5mm vergrößert.)

Nennmaß	Rohr ø	Gesamthöhe	Höhe	Gewinde	Länge	Breite	Abstand	Maß	Belastungen (kN)			Gegen-halter
DN	D	H1	H2	d	L	b	B	c	Fx	Fy	Fz	Gegen-halter
25	33,7	83	41,0	10	78	40	52	10	2,3	21,5	38,2	5 x 20 x 40
32	42,4	91	49,0		86		60
40	48,3	97	55,0		92		66
50	60,3	109	67,0		104		78
65	76,1	127	84,0		122		96
80	88,9	139	96,5		134		108
100	114,3	165	122,0		160		134
125	139,7	199	149,0	12	198		166		1,4	27,7	63,3	8 x 20 x 50
150	168,3	227	177,0		226		194
200	219,1	278	228,5		278		246
250	273,0	333	282,5		332		300
300	323,9	392	333,0	16	390		358	12	3,5	48,2	117,8	10x20x60
400	406,4	486	421,0	16	496		452	12	k.a.	k.a.	k.a.	10x20x60

Alle weiteren Spezifikationen finden Sie im technischen Datenblatt.

Technisches Datenblatt Version BH & BH+5
Technisches Datenblatt BH.pdf
PDF-Dokument [504.9 KB]
